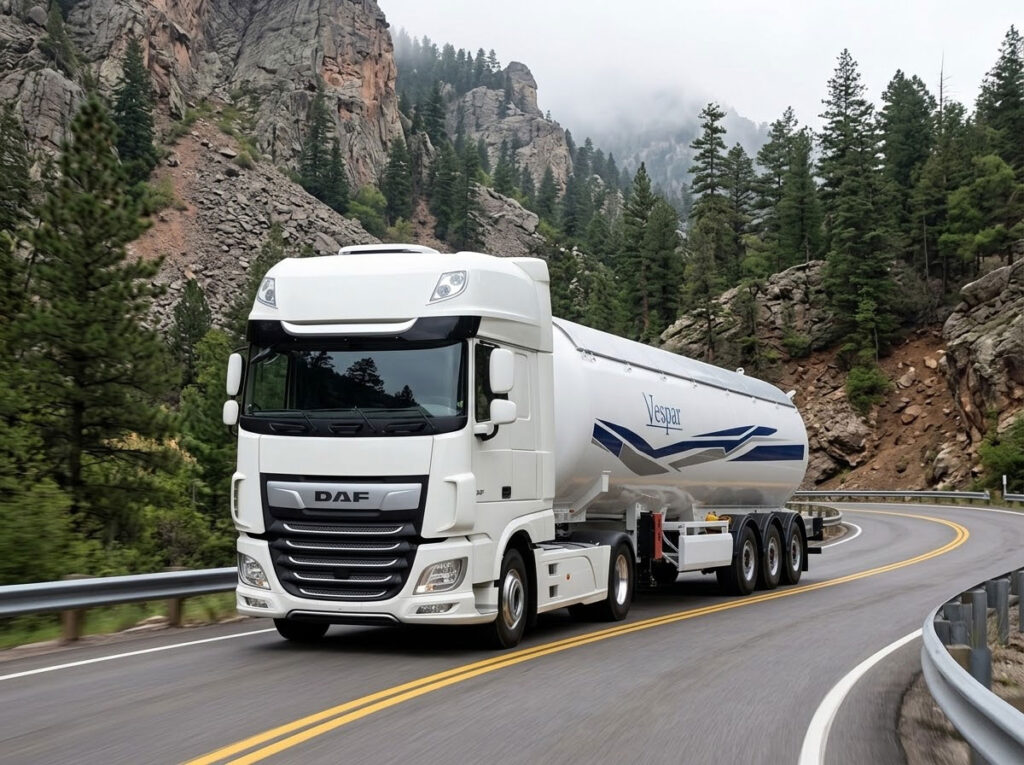

تریلر تانکر حمل LPG
از مخزن تحت فشار تا مجموعه حمل
تریلرهای حمل گاز مایع وسپار، مجموعه‌ای از مخزن فولادی تحت فشار و شاسی سه‌محور هستند که برای حمل جاده‌ای LPG طراحی و ساخته می‌شوند. ظرفیت، ابعاد و تجهیزات هر مجموعه متناسب با تیپ و سفارش در مدارک فنی تعیین می‌شود.
- پوسته و عدسی از فولاد ریزدانه P460NL2
- تعلیق بادی و سامانه‌های ترمز EBS / ABS / RSP
- کنترل مواد، بازرسی جوش و آزمون نهایی مخزن
۵۰٬۰۰۰
لیتر ظرفیت اسمی، بسته به سفارش
۳ × ۹ تن
سه محور با تعلیق بادی
P460NL2
فولاد پوسته و عدسی
مشخصات عمومی — وابسته به تیپ و سفارش
ظرفیت، ابعاد و ساختار مخزن
مشخصات زیر، محدوده عمومی تریلرهای تانکر حمل LPG را نشان می‌دهد. انتخاب تیپ، ظرفیت و شرایط کارکرد، مبنای نهایی‌سازی طراحی هر سفارش است.
ظرفیت و هندسه
ظرفیت اسمی
۵۰٬۰۰۰ لیتر
طول کلی تریلر
طول کلی ۱۲٬۱۸۵ تا ۱۲٬۳۴۷ میلی‌متر
تیپ پیچشی / جوشی
عرض / ارتفاع کلی
قطر خارجی مخزن
طول مخزن
ظرفیت و هندسه
جنس پوسته
فولاد ریزدانه دماپایین P460NL2
ضخامت پوسته
۱۰ میلی‌متر
عدسی ها
بیضوی، P460NL2؛ ضخامت ۱۲ میلی‌متر
فشار کاری / طراحی
۱۷٫۵ بار؛ مطابق گزارش عمومی
تست هیدرواستاتیک
۲۵ بار؛ مطابق گزارش عمومی
محدوده دما
از ۴۰− تا ۵۰+ درجه سانتی‌گراد
مجموعه حرکتی
شاسی مهندسی شده ، تعلیق بادی و کنترل پایداری
شاسی از فولاد St 52 ساخته می‌شود. جوشکاری خودکار با گاز محافظ CO₂ در فیکسچرهای صنعتی، برای کنترل تنش‌های پسماند و اعوجاج انجام می‌گیرد.
محورها ، تعلیق و چرخ ها
تعداد و ظرفیت محور
۳ محور ۹ تنی؛ دیسکی یا کاسه‌ای
محور بالابر
محور جلویی با بالابر خودکار در حالت بدون بار
تعلیق بادی
شیر تنظیم ارتفاع خودکار و کمک‌فنرهای اختصاصی
تایر و رینگ
۶ تایر تیوبلس 385/65R22.5؛ رینگ فولادی یک‌تکه 22.5×11.75
ترمز و پایداری
برند تجهیزات ترمز
WABCO / Knorr-Bremse / Haldex بر اساس پیکربندی
مدیریت ترمز
سامانه الکترونیکی ترمز EBS
ترمز ضدقفل
سامانه ABS
پایداری غلتشی
سامانه کنترل پایداری RSP
مشخصات عمومی — وابسته به تیپ و سفارش
اوزان، توزیع بار و اتصال به کشنده
وزن و ظرفیت بارگذاری
وزن خالی
۱۱٬۶۰۰ تا ۱۲٬۲۰۰ کیلوگرم؛ تیپ پیچشی حدود ۱۲٬۳۰۰
حداکثر بار محورها
۲۷٬۰۰۰ کیلوگرم
بار میل ریش
حدود ۱۱٬۰۰۰ کیلوگرم
اتصال و استقرار
ارتفاع میل ریش
۱٬۱۵۰ تا ۱٬۲۰۰ میلی‌متر؛ برای کشنده استاندارد شش‌چرخ
میل ریش
فلنج‌دار ۲ اینچ، مقاوم به سایش
پایه‌های توقف
دو سرعته؛ ظرفیت دینامیکی ۲۴ تن / استاتیکی ۵۰ تن
